Несоответствие в реле стклоочистителях.Решено

[HOMEP2212]

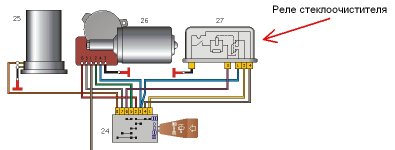

Народ поясните пожалуйста. В книге по Волге ГАЗ-3110 в электросхеме нарисовано реле у которого 4 контакта + контакт массы (Рисунок№1), а в магазине все еле для Волг всего лишь с тремя контактами + контакт массы (рисунки №2 и №3). В чем тут разница, откуда в книге лишний контакт?



[Vladimir_69]

Re: Несоответствие в реле стклоочистителях

У меня такое же реле, и если это твое и рабочее, то делай как я описывал и не заморачивайся, я тоже сначала голову ломал, как так 3 контакта а надо 4, поставил и все работает. Просто раньше был другой принцип работы реле (я откопал свою старую, не рабочую, она раза в 2 побольше, а внутри какая то ерунда), а теперь микросхемы все делают.
Поэтому если хочешь в верхнем положении рычага дворников регулировать паузу между взмахами делай как тут
http://forum.allgaz.ru/showpost.php?p=823554&postcount=8
я как сделал и до сих пор, езжу, работает, значит тот выпаял.



[палыч]

Re: Несоответствие в реле стклоочистителях

HOMEP2212

Судя по схеме отдельные выводы 2 и 4 не имеют смысла , поэтому в целях удешевления их соединили в корпусе и оставили вывод 4.



[HOMEP2212]

Re: Несоответствие в реле стклоочистителях

Vladimir_69, на фото рабочее нулевое реле, купленное неделю назад. Его я переделывать не буду. А вот куплю еще одно и тогда займусь переделкой. Просто меня стало смущать отсутствие четвертого контакта в новом реле. Вот пока и не стал ставить.

Кстати, точно реле стоит под фальшпанелью слева от левой ноги водителя?



[палыч]

Re: Несоответствие в реле стклоочистителях

Поэтому если хочешь в верхнем положении рычага дворников регулировать паузу

Если этого хочется лучше сначала тему почитать :http://forum.allgaz.ru/showthread.php?t=17360 , варианты разные.

Добавлено через 23 секунды

Кстати, точно реле стоит под фальшпанелью слева от левой ноги водителя

Да.



[gorill]

Re: Несоответствие в реле стклоочистителях

точно реле стоит под

http://forum.allgaz.ru/showthread.php?t=11823&highlight=%F0%E5%EB%E5+%E4%E2%EE%F0%ED%E8%EA%EE%E2
Остальное решено.
