нет некоторых обозначений на электро схемах

[Romary]

здравствуйте!!!!
у меня возник такой вопрос! на электросхеме не могу понять где находиться реле электро бензонасоса???



[Romary]

может х52



[Royal257]

Реле обозначаются буквой К. Буквой Х - разъемы.
К схеме должна прилагаться спецификация.

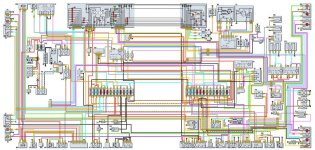

По схеме тоже можно отследить от насоса, но в вашем вложении не чего не видно



[duke_nukem]

что-то мне подсказывает, что на этой схеме вообще нет реле бензонасоса... а так же всего, что относится к КМСУД (кроме лампочки "выкинь двигатель") -- это вам надо другую схему искать...

а чем вызван интерес к реле бензонасоса?



[Игорь69rus]

здравствуйте!!!!
у меня возник такой вопрос! на электросхеме не могу понять где находиться реле электро бензонасоса???

На этой схеме нет реле бензонасоса. Нужна схема управления инжектором. А на данной схеме, на реле идёт фиолетовый провод от предохранителя №9 правого блока. Колодка от бортовой системы электрооборудования, соединяется с электропроводкой инжектрора.

Добавлено через 12 минут 1 секунду
Вот фрагмент электросхемы инжектора. И к контакту 2.3 соединительной колодки, как-раз и подходит фиолетовый провод от предохранителя электробензонасоса
